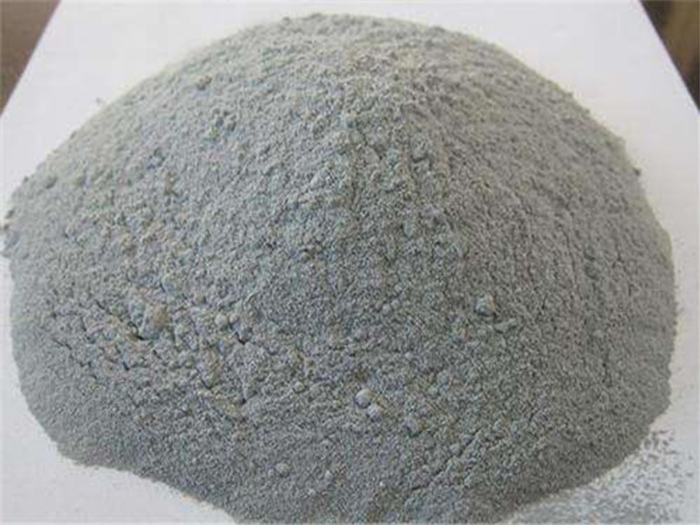

宁夏二氧化硅微粉颗粒非常细，可以填充在水泥颗粒之间的孔隙中。颗粒密集堆积，可减少出血、毛细孔平均孔径和加水。当含量为5%~10%时，可获得良好的混合效果。

改善灌浆材料的离析和泌水性能:浇筑混凝土后，水往往会从灌浆材料中分离出来，即在表面形成水膜，使上部灌浆材料分布不均匀，影响建筑质量。硅粉加入越多，灌浆材料越难分离和泌水。当取代率达到15%时，即使灌浆材料坍落度达到15~20cm，也几乎不发生离析和泌水。当替代率达到20%~30%时，灌浆材料直接放入自来水中不适合离析。由于二氧化硅微粉分离出血性能的提高，可作为海港、隧道等潜艇工程。

提高灌浆的耐渗性和耐化学腐蚀性:硅灰的混合提高了灌浆的密实性，大幅度减少了灌浆的间隙，有效阻止了酸离子的侵入和腐蚀作用，提高了灌浆的耐渗性、耐化学腐蚀性，提高了钢筋的耐腐蚀性。

对灌浆耐冻性的影响:国内外大量研究表明，在等量替代的情况下，配合量在15%以下的硅灰灌浆，其耐冻性基本相同，有时会提高(配合量在5%~10%)，但配合量在20%以上的话灌浆的耐冻性会明显下降。

二氧化硅微粉处理的注意事项

二氧化硅微粉的细度大于1m细度的80%，平均粒径为0.10.3m，平均粒径为0.10.3m，灰度状态。因此，堆积密度小，自然倾斜角大，蓬松，容易飞扬，贮藏、运输困难。由于这些特性，二氧化硅微粉制造商在处理它时需要更加小心。那么，具体的处理工艺是什么呢?

1、硅灰制粒、造球增大堆密度后存贮。二氧化硅微粉不配任何粘合剂，有些加入少量硅酸钠或碱金属氢氧化物。制成的球粒一般为6~30mm大小，在200~250℃的温度下干燥或在900℃烘烤，制成的二氧化硅微粉粒强度高。

2、水化制浆。将二氧化硅微粉混入60%~65%的水中，振动搅拌成浆状，泵送混凝土工厂利用。利用50/50的比例用水将二氧化硅微粉制成混凝土，进行贮藏、运输。

3.酸化混凝土硅灰后，水状悬浮物可保持稳定的流动性处理方法，随时可获得良好的再分离性。

以上就是处理微硅粉时要小心的注意事项。与碱-材料反应:国内外实践证明，混凝土二氧化硅微粉堆有利于抑制混凝土中的碱-材料反应。计算灌浆材料的总碱量时，硅灰带入的有效碱量按总碱量的50%计算。
