数据表明，当用15%的硅粉代替水泥时，混凝土中水泥颗粒与二氧化硅微粉颗粒的比例为1:200万。由此可见，二氧化硅微粉是一种超细粉，提高混凝土强度的关键在于提高水泥浆与耐火骨料的粘结强度，减少淡水，防止水在骨料下表面堆积，从而提高密实度，减小界面过渡区厚度。

二氧化硅微粉的粒径比水泥颗粒小100倍，填充水泥颗粒之间的空隙与填充骨料之间的水泥颗粒具有相同的效果，增加了混凝土的密实度。然而，二氧化硅微粉的这些功能的先决条件之一是其在混凝土中的良好分散性。

水泥浆与骨料界面过渡区厚度约为5um，是混凝土中的薄弱环节。在二氧化硅微粉砂浆中，骨料与伊浆的界面过渡区微观结构相似，致密均匀。二氧化硅微粉对硬化混凝土性能的改善主要归功于界面结构和成分的改善，以及净浆与骨料之间粘结强度的提高，从而消除了混凝土中不同复合组分的“弱连接”问题，使混凝土具有复合材料的特性，即骨料颗粒在混凝土中起增强作用，而不仅仅是惰性填料。

二氧化硅微粉处理的注意事项

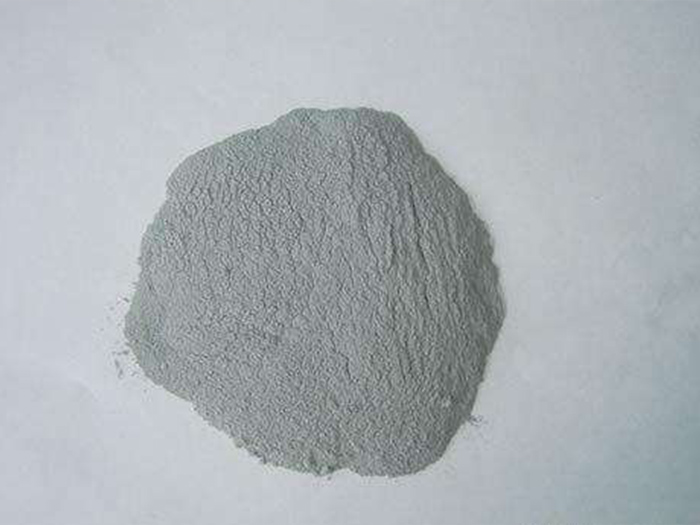

二氧化硅微粉细度小于1μm，占80%以上，平均粒径为0.1-0.3μm，呈灰色状态。所以容重小，自然倾角大，蓬松易飞，不易储存和运输。正是因为这些特点，二氧化硅微粉厂家在搬运时要更加小心。那么，具体的处理工艺是什么呢?

1、二氧化硅微粉制粒、造球增大堆密度后存贮。二氧化硅微粉不配任何黏结剂，有的加入少量硅酸钠或碱金属的氢氧化物。制成的球粒一般为6~30mm大小，在200~250℃的温度下干燥或在900℃烘烤，制成的二氧化硅微粉粒强度高。

2、水化制浆。将二氧化硅微粉混入60%~65%的水中，振动搅拌成浆状，泵送混凝土工厂利用。利用50/50比例用水将二氧化硅微粉制成混凝土，进行贮存、运输。

3.酸化混凝土硅灰后，水状悬浮物可保持稳定的流动性处理方法，随时可获得良好的再分离性。

以上就是处理二氧化硅微粉时要小心的注意事项。在混凝土中添加二氧化硅微粉可以提高混凝土的渗透性能，有效地提高抗化学腐蚀性。但是，加入二氧化硅微粉的混凝土，养生期间容易吸水，必须立即保水，防止干裂。
